壓力表起針器制作方法及使用方法

      彈簧管壓力表校準和維修時，要把精密壓力表指針完整無損的從中心軸上取下來，需要使用壓力表起針器，即可平穩地取下指針，又不會損壞壓力表的中心軸。壓力表起針器可購買成品，由于其結構簡單，完全可以自己制作，通過制作還可以提高儀表工的動手能力。

      壓力表起針器制作方法

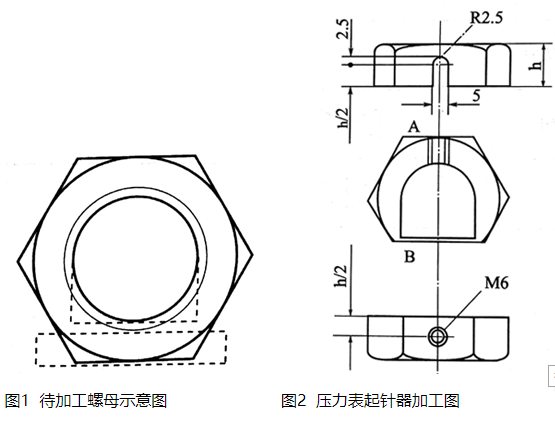

      準備一個M20或M22的普通螺母，按圖1所示，把圖中螺母上的虛線部分去除，有條件時可用機床加工，當然也可以采用手工鋸割、銼削加工的方法。然后再按圖2所示尺寸，在A端鉆孔并攻絲，在拉腳(B)銼削加工一個半圓。由于選用的螺母厚度不一定相同，因此，圖中標注的2個尺寸h/2分別是指螺母厚度的1/2，即A端面鉆孔并攻絲的圓心點，及拉腳(B)銼削加工半圓的圓心點，均應選擇在螺母厚度的1/2處。

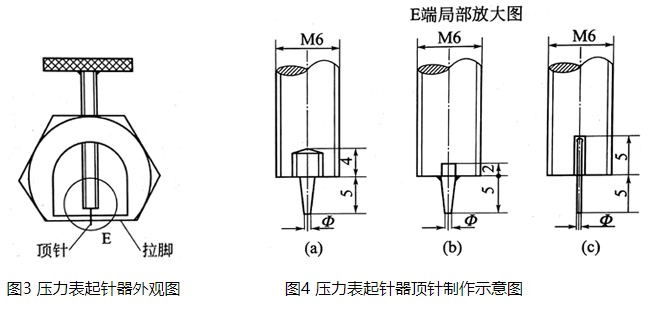

       再找一顆M6的螺釘，在沒有螺紋的一端，焊接上橫桿或圓手柄，由于其尺寸靈活性很大，圖中沒有標注具體的尺寸，可根據自已的喜好來加工制作就行了。在有螺紋的另一端固定安裝上頂針，一個壓力表起針器就做好了，制作好的起針器形狀如圖3所示。

       頂針直徑只要有φ0.7mm，φ1mm，φ1.2mm三種，就可以滿足大多普通壓力表、精密壓力的使用了，其中應用最多的是1mm的，其他規格可根據企業實際情況加工制作，而頂針與M6螺桿的固定方式有三種形式，頂針的加工如圖4中的E端局部放大圖所示。其制作方法如下：

       圖4中的是采用鉆孔攻絲的方法，攻2.6mm的螺紋，鉆孔直徑為2.15mm?？卓梢糟@深點以方便攻絲操作，然后旋上螺釘，旋緊后對螺釘外露部分進行銼削加工，銼削成圖中所示的圓錐狀，這樣頂針就加工好了。

      圖4中的 是采用焊接的方法，即根據頂針直徑鉆一個小孔，再找一小截鋼絲做頂針，插入已鉆好的孔中，用銅焊或錫焊進行焊接，焊接后對頂針稍作銼削加工即可。圖4中的是采用縮孔的方法，即根據頂針直徑鉆一個小孔，但孔的直徑要比插入做頂針的鋼絲稍大一點，把鋼絲要插入孔中的一端用錘進行敲打使其變扁一點，然后把鋼絲插人鉆好的孔中至底部，用圓沖頭對孔邊進行縮孔，使插入的鋼絲既能活動但又掉不出來即可，對頂針端頭稍作銼削加工即完成。

       壓力表起針器使用方法

       壓力表起針時要雙手操作，左手拿著起針器，先將拉腳套在指針軸套后面，然后把起針器頂針的頂端與機芯中心軸對正，然后用右手順時針方向旋轉頂針桿上的橫桿或圓手柄，即可將指針取下來。

       沒有起壓力表針器時怎樣起針

       可用兩把一字形的旋具把指針撬下來。方法是：使用兩把一字形旋具，對置于指針軸套后面左右兩側，并使旋具桿靠在表殼兩邊作為支撐點，兩手握住旋具手柄用力把指針撬下來。撬指針時用力要適度，用力過猛會把指針彈跑了，且兩手用力要均勻，以免機芯中心軸彼撬彎了。不提倡用此方法，只可在沒有壓力表起針器時用來應急。
